Abbildung Messer 360°

ausstehend

Drehen des Messers

    • Um das Messer zu drehen, lösen Sie zunächst die Schraube an der Unterseite des Messerhalters mit dem mitgelieferten Schraubendreher.

    • Drehen Sie das Messer vorsichtig in die nächste gewünschte Position.

    • Halten Sie das Messer fest, während Sie die Schraube mit dem mitgelieferten Schraubendreher anziehen. Schon sind Sie bereit weiter zu hobeln.

    Vorsicht: Achten Sie darauf, dass Sie die Schraube, die das Messer hält, nicht zu fest anziehen. Aufgrund der geringen Größe der Schraube ist es möglich, die Schraube und/oder den Schraubendreher auf diese Weise zu beschädigen.

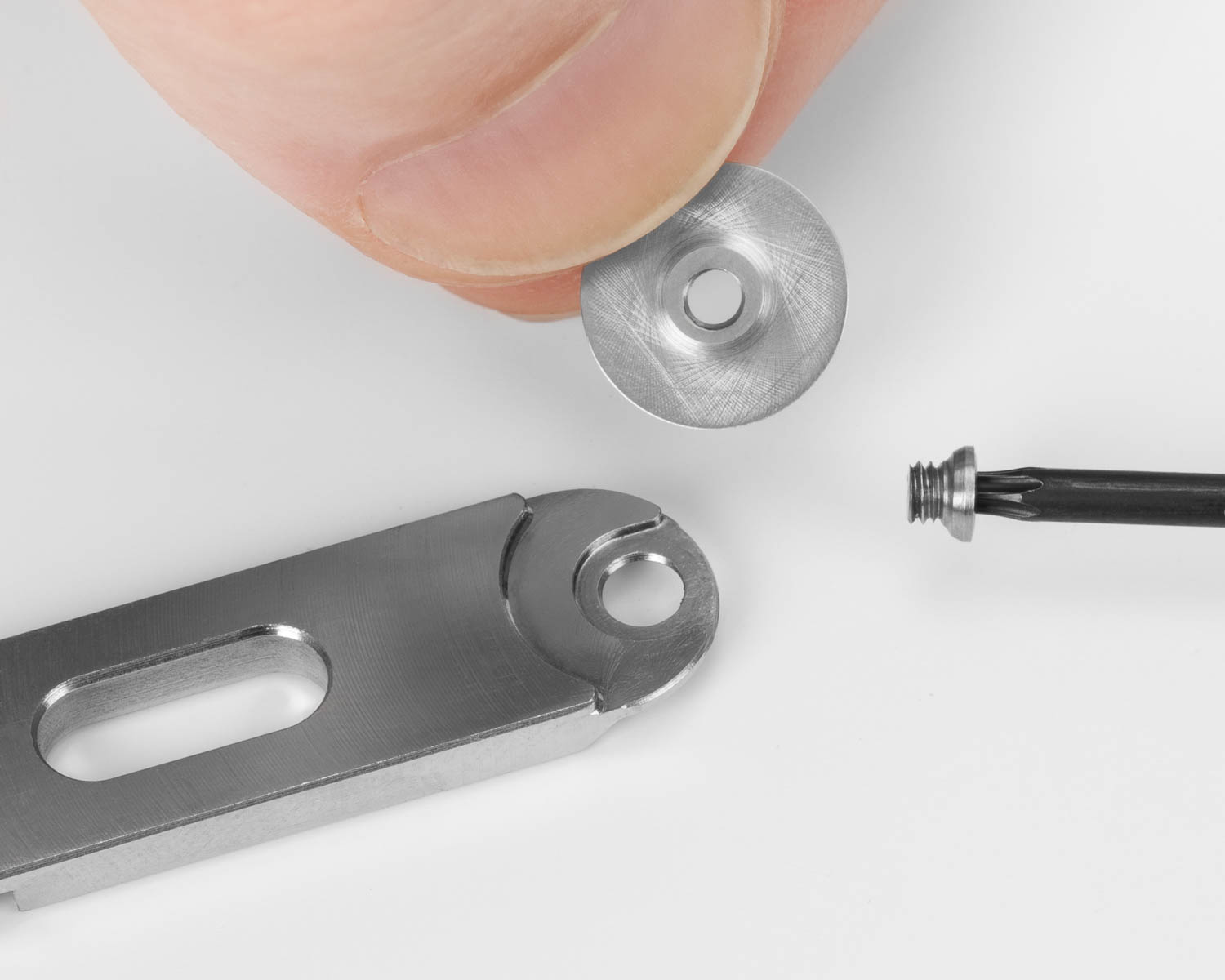

    Auswechseln des Messers

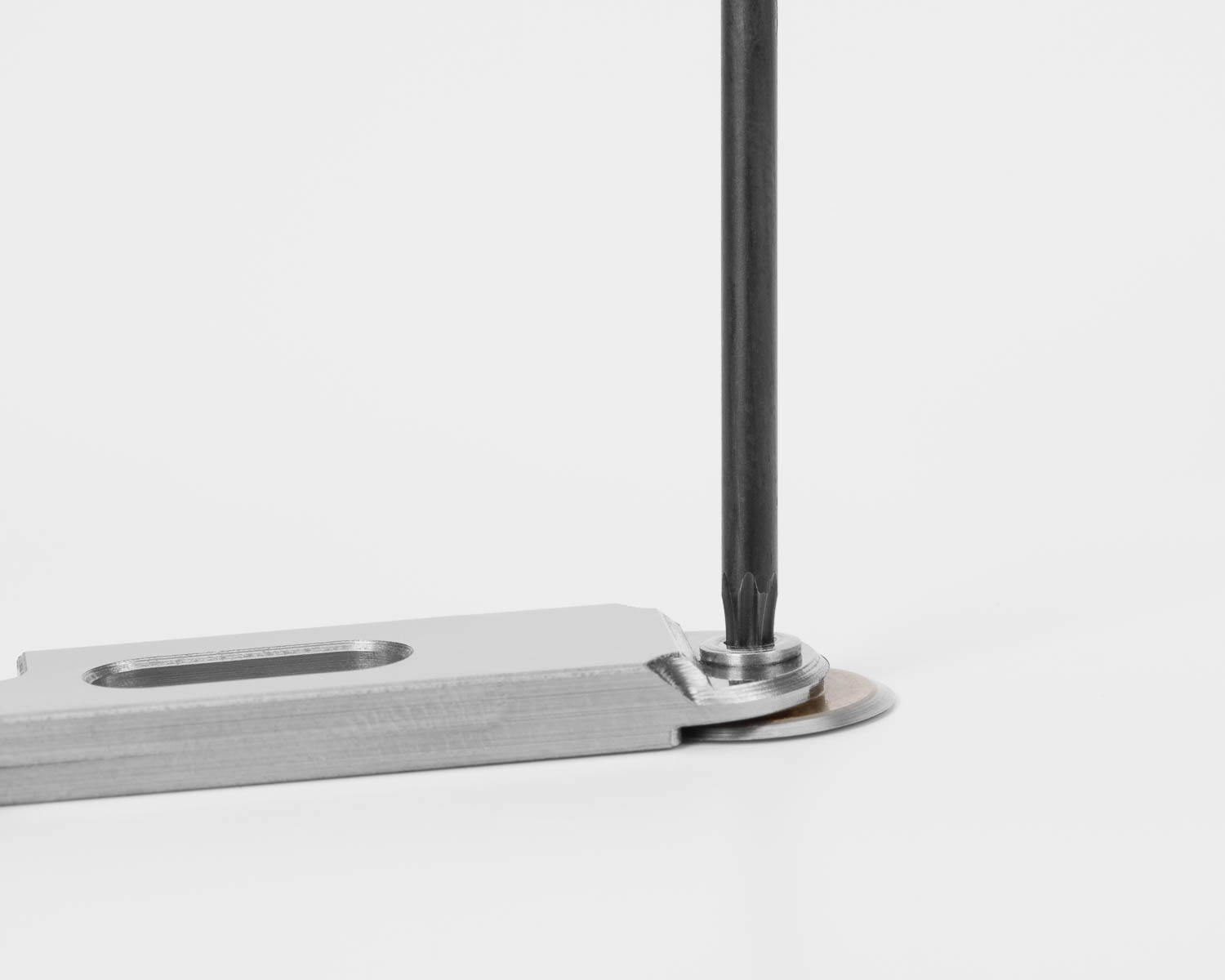

      • Um das Messer zu wechseln, lösen Sie zunächst die Schraube an der Unterseite des Messerhalters mit dem mitgelieferten Schraubendreher.

      • Entnehmen Sie das alte Messer und ersetzen Sie es mit einem neuen.

      • Halten Sie das Messer fest, während Sie die Schraube mit dem mitgelieferten Schraubendreher anziehen, und schon ist das Messer ausgetauscht.

      Dieser gesamte Vorgang kann auch mit dem noch auf der Maschine montierten Messerhalter durchgeführt werden, ähnlich wie beim Drehen des Messers.

      Achtung: Achten Sie darauf, dass beim Drehen oder Auswechseln des Messers kein Schmutz, Holzstaub oder Späne zwischen die Klinge und dem Klingenhalter gelangen. Achten Sie zusätzlich darauf, dass Sie die Schraube, die das Messer hält, nicht zu fest anziehen. Aufgrund der geringen Größe der Schraube ist es möglich, die Schraube und/oder den Schraubendreher auf diese Weise zu beschädigen.

      Messer bzw. Messerhalter wechseln und justieren

      Um das Messer bzw. den Messerhalter des 360° Messers zu justieren oder zu wechseln, lösen Sie die Befestigungsschraube am Messer bzw. Messerhalter.

      Zur Feineinstellung wird mittels der Messerstellschraube ein möglichst feiner Span eingestellt (ca. 0,04 bis 0,05 mm). Wir empfehlen, die Befestigungsschraube so weit anzuziehen, dass sich das Messer bzw. Messerhalter nur durch Drehen der Messerstellschraube bewegen lässt. Nachdem Sie die Feineinstellung abgeschlossen haben, drehen Sie die Befestigungsschraube wieder fest.

      Bitte prüfen Sie nach jeder Änderung der Einstellung, dass das Messer die Zunge nicht berührt. Dies würde das Messer und ggf. die Zunge beschädigen.

      Sicherheitshinweis

      Gehen Sie bei der Verwendung Ihrer Reeds 'n Stuff Produkte immer vorsichtig um. Die in den Maschinen, und zum Rohrbau generell, verwendeten Messer sind sehr scharf und können zu Verletzungen und Schäden führen.
      Um Verletzungen und Schäden zu vermeiden sollten Sie bei der Einstellung, Verwendung und Wartung stets folgende Sicherheitshinweise beachten:
      Reeds 'n Stuff Produkte sind keine Spielzeuge. Diese dürfen nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten verwendet werden.

      Die Reeds 'n Stuff Produkte sind zum Einsatz in geschlossenen Räumen vorgesehen.
