Allgemeine Bemerkungen
Der Zweck der Mini-Messuhr besteht darin, die Dicke an jedem Punkt des Rohres ermitteln zu können. Diese Messungen können als Grundlage für die Einstellung Ihrer Rohre verwendet werden und liefern Erkenntnisse über die Holzstruktur, die mit bloßem Auge nicht erkennbar sind.
Die Verwendung unserer Messuhr beim Schaben der Rohre liefert ein zuverlässiges und genaues Feedback. Damit kann sichergestellt werden, dass nicht zu viel Holz von einem Rohr entfernt wird.
Die Mini-Messuhr ist mit einer schwenkbaren Grundplatte ausgestattet und kann dadurch für den Transport flach verpackt werden. Zusätzlich ist der Arm der Messuhr bei der Verwendung auf bis zu 65 Grad einstellbar, um ein komfortableres Leseerlebnis zu ermöglichen. Durch die verstellbaren Einzelteile kann die Mini-Messuhr in Handumdrehen von Rechts- auf Linkshänder umgebaut werden.
Verwendung der Messuhr
Stellen Sie sicher, dass die Skala auf Null steht und die Zunge sauber ist, bevor Sie Ihr Rohr messen. Jeglicher Schmutz auf der Zunge hebt das Rohr an und liefert ein ungenaues Messergebnis.
-
-
-

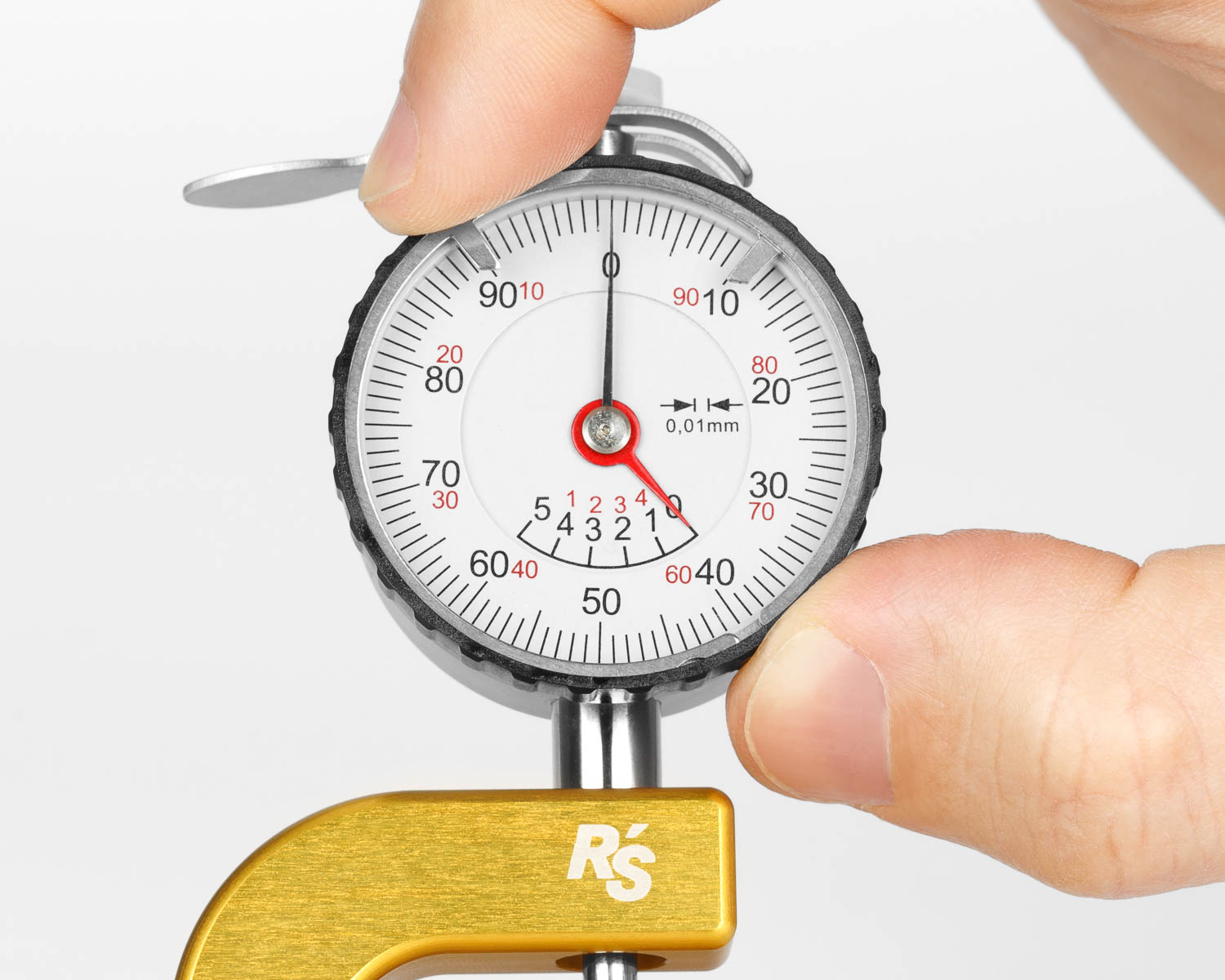

Um das Zifferblatt auf Null zu stellen, umfassen Sie den Rand des Zifferblatts und drehen diesen bis die „0“ mit dem Zeiger übereinstimmt.
-
-
-
-

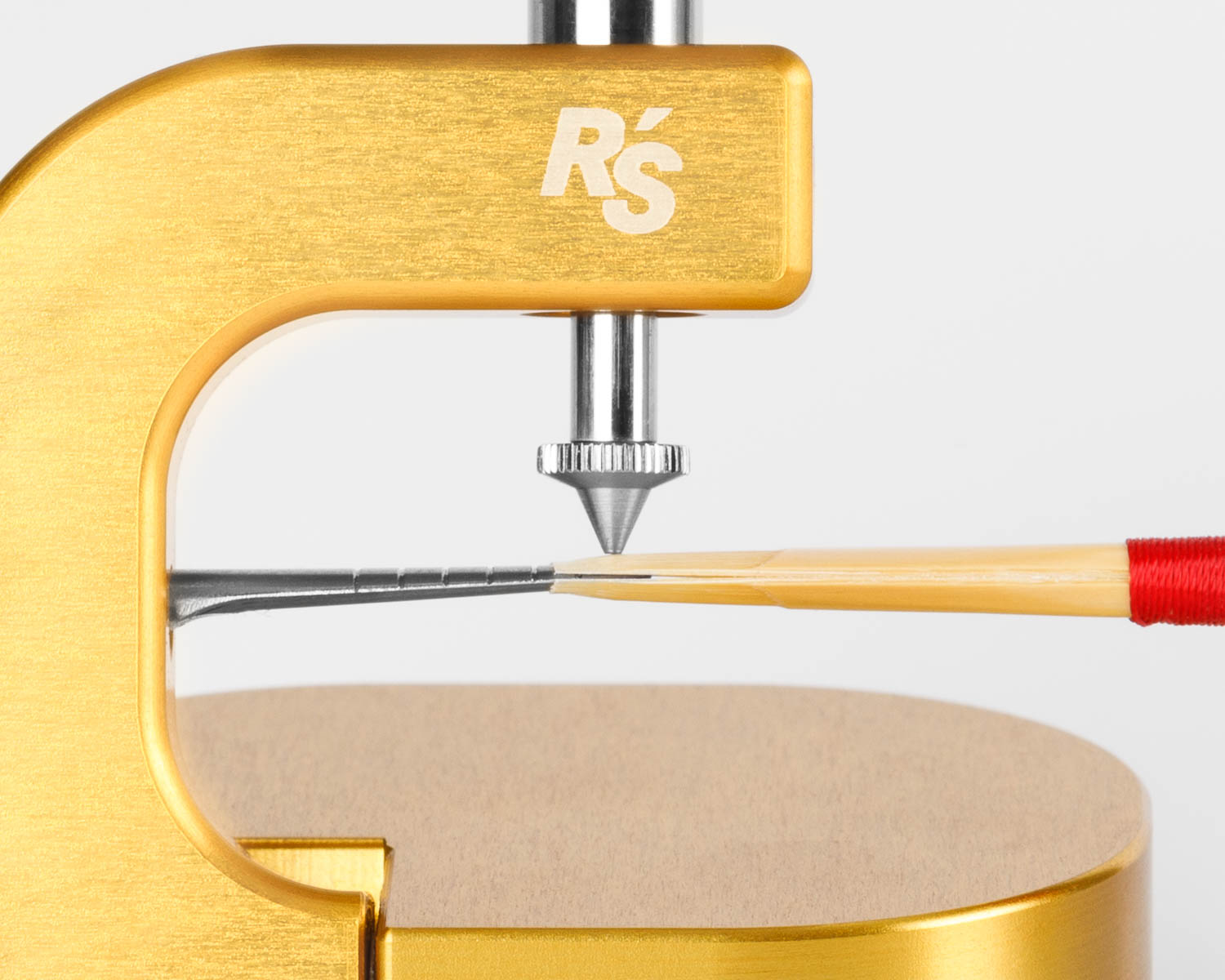

Stecken Sie das Rohr auf die Zunge und richten Sie die Spitze an der Stelle aus, an der Sie messen möchten.
-
Vorsicht: Achten Sie beim Bewegen des Rohres darauf, die Messspitze vorher vom Rohr abzuheben, um Kratzer auf der Oberfläche des Rohrblattes zu vermeiden. Lediglich die K-Spitze ist mit ihrem Kugellager dafür ausgelegt, beim Messen durch das Holz zu ziehen. Das Absenken der Messspitze auf das Rohr sollte ebenso vorsichtig erfolgen. Aggressives Absenken oder unkontrolliertes Fallenlassen der Messspitze kann dazu führen, dass die Messspitze in oder durch das Holz drückt.
Wechseln der Spitze
Der Austausch der Messuhrspitzen ist einfach durchzuführen. Sie können die montierte Spitze ganz einfach mit Hilfe einer Zange herausdrehen und durch die gewünschte neue Spitze ersetzen. Sollte nicht genug Platz zwischen Zunge und Spitze sein, können Sie die Schraube, welche die Messuhr im Messuhrarm fixiert, lösen und die Messuhr aus dem Arm entnehmen. Unter Umständen muss nun die Uhr neu kalibriert werden.
Wählen Sie zwischen den Spitzen S (Standard bei Fagott und der Mini-Messuhr), F und D, um den Messpunkt aus jeder Perspektive zu sehen und eine punktgenaue Messung am Rohr durchzuführen. Wählen Sie die kugelförmige Spitze K für sanftes Gleiten beim Durchziehen von Rohren und Hölzern, sowie für das Messen von innengehobelten Hölzer.
Kalibrieren der Messuhr
Umbauen zwischen Links- und Rechtshänder
Die Messuhr lässt sich leicht von Rechts- auf Linkshänder umbauen. Lösen Sie einfach die Stellschraube am Ende des Arms, der die Uhr hält.
Dadurch können Sie die Uhr in die entgegengesetzte Richtung drehen. Achten Sie darauf, die Höhe der Uhr so zu kalibrieren, dass es sowohl die Zunge berührt als auch „0“ anzeigt, bevor Sie die Stellschraube festziehen. Stellen Sie sicher, dass Sie diese Schraube nicht zu fest anziehen. Dies kann die Betätigungswelle beschädigen und verhindern, dass die Messuhr richtig funktioniert.
