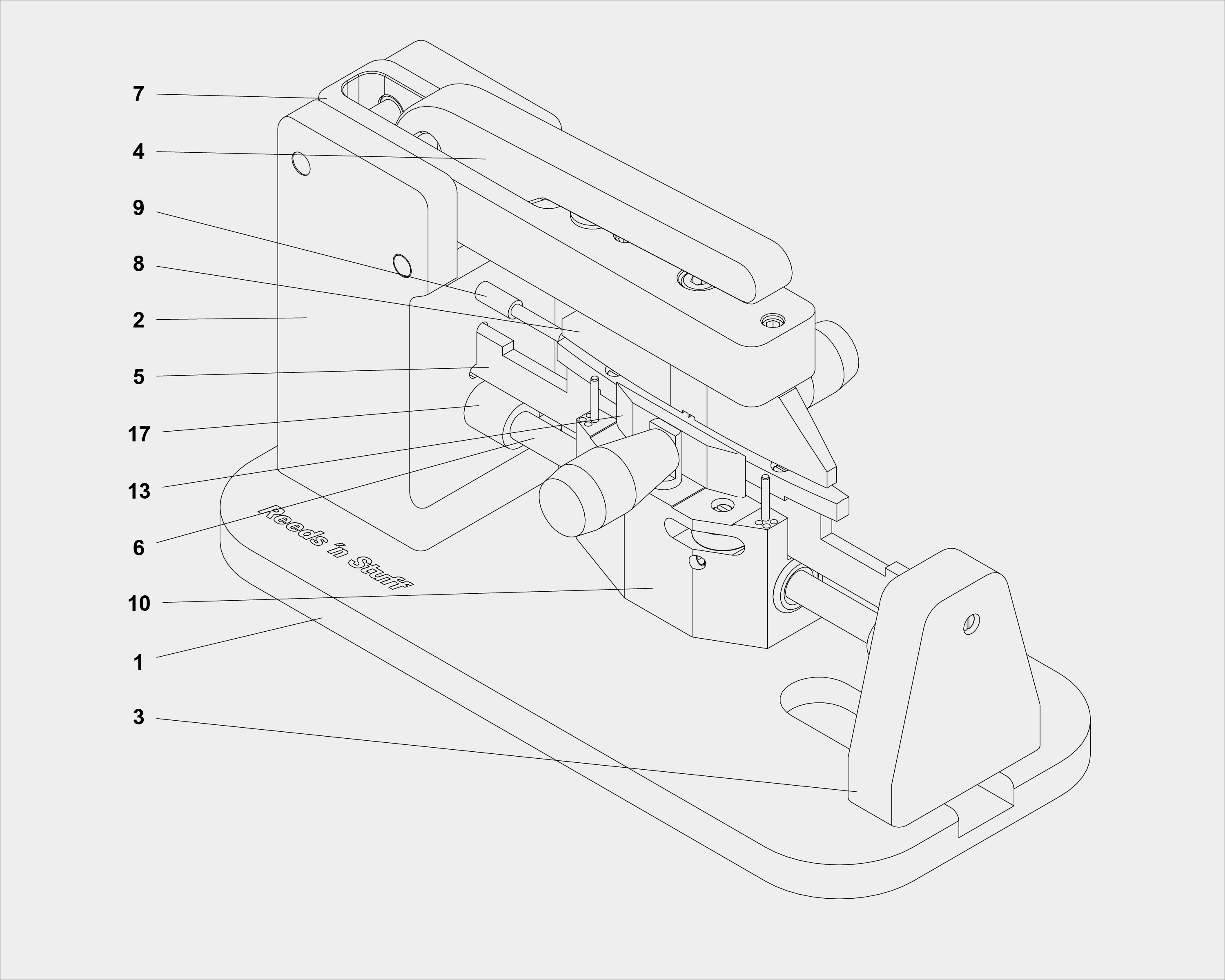

Abbildung Maschine

Abbildung Führungsschlitten

Sicherheitshinweis

Achtung: Verletzungsgefahr!

Bitte gehen Sie bei der Verwendung des Fassonschneiders immer vorsichtig vor und achten Sie während der Benutzung stets auf die Messer, um Personen- und Sachschäden zu vermeiden. Die Schneiden sind sehr scharf. Gegebenenfalls erhalten die bearbeiteten Hölzer ebenfalls scharfe Kanten, die Beschädigungen und erhebliche Verletzungen hervorrufen können. Bitte entfernen Sie die Messer vor Wartungs- und Einstellarbeiten.
Der Fassonschneider ist eine professionelle Rohrbaumaschine und sollte nicht in die Reichweite von Kindern gelangen. Das Gerät darf nicht von Personen mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten verwendet werden.
Achten Sie vor der Verwendung immer auf eine sichere Fixierung auf der Arbeitsunterlage. Benutzen Sie dazu am besten die mitgelieferte Befestigungsklemme.

Transportsicherung

Entnehmen Sie vor der Benutzung die zwischen Niederhalter und Fassonform geklemmte Schaumstoffschiene und klappen den Halter für den Verriegelungsgriff (7) vorsichtig nach hinten. Vermeiden Sie das Herunterfallen des Verriegelungsgriffes auf die Fassonform (13), da diese sowie der Niederhalter (8) mitsamt seines Messer hierbei beschädigt werden können.
Um Beschädigungen beim Transport zu verhindern, ziehen Sie den Transportschutz über den Niederhalter, bevor Sie den Halter für den Verriegelungsgriff zuklappen. Der Niederhalter darf nie ohne eine montierte Fassonform oder ein entsprechendes Distanzstück geschlossen werden. Es besteht sonst die Gefahr, den beweglichen Anschlag (9) zu verbiegen.

Hölzer fassonieren

Positionieren Sie das innengehobelte Holz mittig auf der Fassonform (13). Hierzu können Sie bei Bedarf die mitgelieferten Zentrierstifte (24) verwenden (siehe 8. Zentrierstifte einsetzen). Die Schale des Holzes zeigt dabei nach oben, die Innenseite liegt auf der Fassonform. Schieben Sie das Holz bis zum Anschlag (9). Links und rechts von der Fassonform sollte gleich viel Holz überstehen. Die Symmetrie des fertig fassonierten Holzes hängt in hohem Maße von diesem Ausrichten ab. Setzen Sie anschließend vorsichtig den Niederhalter (8) auf das Holz auf und kontrollieren vor dem Schnitt nochmals, dass sich an die Lage des Holzes nicht verändert hat. Nun drücken Sie den Verriegelungsgriff (4) nach hinten. Dadurch klemmen Sie das Holz auf der Fassonform fest, gleichzeitig kerbt das Einritzmesser das Holz mittig ein.

Schieben Sie jetzt den Führungsschlitten (10) so weit wie möglich nach hinten.

Führen Sie die Messer (11) mit leichtem Druck an der Fassonform entlang. Beginnen Sie dabei kurz vor der Mitte und führen Sie den Schnitt gleichmäßig bis zum vorderen Ende der Fassonform weiter. Um die andere Seite zu fassonieren schieben Sie den Führungsschlitten nun so weit wie möglich nach vorne und setzten die anderen Seiten der Messer auf der Fassonform auf. Auch dieser Schnitt beginnt kurz vor der Mitte und wird bis zum Fassonende ausgeführt.

Um eventuell noch überstehendes Holz oder einzelne Fasern zu entfernen, kann dieser Schritt mehrmals ausgeführt werden.

Lösen Sie den Verriegelungsgriff und klappen den Halter (7) nach hinten, um das fertig fassionierte Holz aus dem Fassonschneider entnehmen zu können.

Tipp: Holzvorbereitung

Weichen Sie die Hölzer vor dem Fassonieren für ein bis zwei Minuten in Wasser ein. Halten Sie die Einweichzeit möglichst kurz. Je kürzer die Hölzer eingeweicht werden, desto sauberer wird der Schnitt. Muss viel Kraft aufgewendet werden oder bilden sich Risse, ist das Holz noch zu trocken und muss ggf. etwas länger eingeweicht werden.

Lauflänge einstellen

Die Lauflänge des Führungsschlittens (10) muss passend zur gewählten Fassonform (13) eingestellt werden. Die Messer (11) müssen entlang der gesamten Fassonform schneiden können, dürfen aber nicht in den Anschlag (9) hineinschneiden oder sich nach dem Fassonschnitt gegenseitig berühren.

Die Lauflänge ist auf die bestellte Fassonform voreingestellt. Nach einem Umbau auf eine andere Fassonform, müssen die Schlauchstücke (40) auf der Achse (6) gegebenenfalls angepasst werden. Dazu verwenden Sie den im Zubehörkarton enthaltenen Schlauchabschnitt.

Setzen Sie die Messerhalter (14) in den Führungsschlitten ein. Schieben Sie diesen in Richtung Anschlag, bis die Messer das Ende der Fassonform erreichen, aber nicht darüber hinausragen.

Sollten die Messer den Anschlag berühren, muss das Schlauchstück (40) durch ein längeres ersetzt werden. Schneiden Sie hierfür ein Stück vom mitgelieferten Schlauch ab. Damit dieses über die Achse gestülpt werden kann, muss es an der Seite entlang aufgeschnitten werden.

Analog dazu verfahren Sie nun mit der vorderen Schlittenbegrenzung. Ziehen Sie den Führungsschlitten soweit zu sich heran, bis die vorderen Messerschneiden das Ende der Fassonform erreichen, sich aber nicht berühren können. Bringen Sie ein dazu passendes Schlauchstück (40) auf der Achse an.

Schlittenspiel einstellen

Wenn der Schlitten beim Fassonieren stockend läuft, ruckelt oder klemmt, müssen der Führungsschlitten (10) und die Führung (13) gereinigt, sowie das Schlittenspiel neu eingestellt werden. Lösen Sie hierzu die beiden Madenschrauben an den Seiten des Führungsschlittens mit einem 2er Inbusschlüssel. Mit einem Schlitzschraubenzieher stellen Sie die Position der beiden Kugellager (27) mit Hilfe der Stellexzenter (15) komplett nach außen.

Kippen Sie den Führungsschlitten mit einer Hand nach rechts gegen die Führung. Stellen Sie nun die Position des linken Kugellagers mit Hilfe des Stellexzenters soweit nach innen, dass der Führungsschlittens links und rechts den gleichen Abstand zur Führung hat. Anschließend wird der rechte Stellexzenter so eingestellt, dass der Schlitten nicht mehr nach links oder rechts gekippt werden kann.

Das Spiel des Schlittens ist dann richtig eingestellt, wenn kein Kippen des Führungsschlittens mehr möglich ist und dieser entlang der Achse leichtgängig verschoben werden kann.
Zuletzt werden die Madenschrauben zur Fixierung der Stellexzenter wieder festgezogen, um das eingestellte Schlittenspiel zu sichern.

Messer wechseln – Messer justieren

Um die Messer zu wechseln, werden die Messerhalter (14) aus dem Fassonschneider entnommen. Nun lösen Sie mit dem mitgelieferten Torx-Schraubenzieher T10 die Befestigungsschraube, um den Griff (12) zu entfernen und das alte Messer (11) entnehmen zu können. Legen Sie das neue Messer mit der Rückseite auf die Auflagefläche am Messerhalter mit der entsprechenden Gravur, Oboe oder EH (siehe 8. Messerhalter für Ihr Instrument anpassen und Abbildung 3).

Anschließend befestigen Sie das neue Messer mit der Schraube an Griff und Messerhalter. Drehen Sie den Gewindestift an der Unterseite des Messerhalters komplett heraus und schrauben diesen danach wieder mit zwei Umdrehungen ein. Setzen Sie nun den kompletten Messerhalter wieder in den Führungsschlitten (10) und wiederholen Sie den Vorgang für den zweiten Messerhalter.

Abbildung 1

Für neue Messer muss die Höhe, auf der die Messer schneiden sollen, neu eingestellt werden. Dazu wird der Höhenunterschied zwischen der Unterkante der Messer und der Oberfläche der Fassonform (13) gemessen. Als Startwert empfehlen wir einen Abstand von mindestens 2 mm, wie in der Abbildung zu sehen ist. Um diesen einzustellen, wird der Gewindestift im Messerhalter so weit hineingedreht, bis die gewünschte Höhe erreicht ist.

Nachdem Sie das Messer der linken Seite eingestellt haben, wiederholen Sie den Vorgang für das Messer der rechten Seite. Die Schneiden der Messer können durch gleichmäßiges und regelmäßiges Nachstellen nahezu komplett genutzt werden. Sie können die Messer mehrmals nachstellen, bis die Oberseiten der Messer ca. 1 mm über dem Holz stehen. Danach ist ein Austausch notwendig.

Neue Messer können Sie hier bestellen

Messerhalter für Ihr Instrument anpassen

Der Abstand der Messer (11) zueinander ist abhängig von der verwendeten Fassonform (13) zu wählen. Wenn Sie einen Fassonschneider inklusive einer Form kaufen, ist der Messerabstand bereits korrekt eingestellt. Sollten Sie die Fassonform wechseln, muss der Messerabstand unter Umständen angepasst werden. Alle Fassonformen von Reeds ´n Stuff sind durch eine Gravur eindeutig benannt und einem Instrument zugeordnet.
Bitte entnehmen Sie den erforderlichen Messerabstand folgender Übersicht:

Abbildung 2

Abbildung 3 – Gravur (Oboe / EH) muss zur Messerrückseite zeigen, hier zu sehen ist der Zusammenbau für Oboe

Die Buchstabenkennzeichnungen „Oboe" und „EH“ sind auf den Messerhaltern eingraviert. Ausgehend von der Übersicht müssen die Messer an den entsprechenden Seiten angebracht werden (Abbildung 2). Hierbei gilt: Der Abstand zwischen den Messern im Fassonschneider ist bei Oboenhölzern geringer als bei Englischhornhölzern.

Bei beiden Messerhaltern (14) wird die Messerrückseite jeweils auf die Fläche mit der passenden Beschriftung gelegt. Anschließend wird das Messer mit dem Messerhalter sowie dem Griff verschraubt (Siehe Abbildung 2).

Weitere Anweisungen zur Messermontage finden Sie im Abschnitt „Messer wechseln – Messer justieren“.

Zentrierstifte einsetzen

Zur besseren Zentrierung der Hölzer auf der Fassonform können abhängig von der maximalen Holzbreite bis zu vier Zylinderstifte (24) in den Führungsschlitten (10) eingesetzt werden. Mögliche Abstände sind dabei 8, 9, 12 und 12,5 mm. Wählen Sie den passenden Abstand nach der Breite Ihrer Hölzer aus. Setzen Sie die Stifte in die Zentrierlöcher (41) im Führungsschlitten.

Figure 4

Maschine pflegen

Die Langlebigkeit Ihrer Maschine wird durch regelmäßige Pflege optimal unterstützt. Trocknen und reinigen Sie den Fassonschneider nach jeder Benutzung und entfernen Sie Holzreste und eventuellen Schmutz. Nutzen Sie dazu ein weiches Tuch oder einen Pinsel. Um die leichtgängige Funktion Ihres Fassonschneiders sicher zu stellen, können Sie gelegentlich etwas säure- und harzfreies Öl auf die Kugellager (27), deren Führung (5) und die Achse (6) geben.

Den Verriegelungsgriff und den Zylinderstift zur Klemmung nicht ölen oder fetten bzw. schmiermittelfrei halten, um eine sichere Befestigung des Holzes zu gewährleisten. Bei dem Fassonschneider der neusten Generation mit Kunststofflagern muss die Achse nicht mehr geschmiert werden.

Fassonform montieren

Klappen Sie den Niederhalter (8) durch Schwenken des Halters (7) nach hinten, damit die Führung (5) freiliegt. Legen Sie sich die zwei benötigten Befestigungsschrauben und den passenden Kreuzschlitzschraubenzieher parat. Setzen Sie die zu montierende Fassonform (13) mit der Nut an der Unterseite auf die Führung auf. Üben Sie nun mit einer Hand leichten Druck nach unten auf die Fassonform aus und schieben diese nach hinten gegen den Anschlag (9) bis beide Bohrungen der Fassonform über den Gewindebohrungen der Führung liegen. Setzen Sie nun die mitgelieferten Schrauben in die Gewindebohrungen ein und schrauben Sie die Fassonform auf der Führung fest. Hierbei sollte keine übermäßige Kraft aufgewendet werden, ein handfestes Anziehen der Schrauben genügt. Lassen Sie die Fassonform erst los, wenn beide Schrauben angezogen sind.

Gleichmäßige Holzklemmung einstellen

Sollte das Holz nicht gleichmäßig auf der Fassonform (13) gehalten werden, muss der Niederhalter (8) justiert werden. Notwendig ist dieser Schritt, wenn sich das geklemmte Holz beim Fassonieren bewegt oder keine deutliche Kerbe in der Mitte des fassonierten Holzes erkennbar ist. Erkennbar ist es auch daran, dass in der seitlichen Ansicht der Niederhalter nicht parallel zur Fassonform steht.

Legen Sie dazu ein noch nicht fassoniertes Holz auf die Fassonform und schieben Sie es bis hinten an den Anschlag. Legen Sie den Niederhalter auf das Holz, ohne den Verriegelungsgriff (4) festzuklemmen.

Die beiden Gewindestifte mit Innensechskant links und rechts der Befestigungsschraube verstellen die Lage des Niederhalters zum Griffhalter (7). Sie können sich das Prinzip ähnlich wie bei einer Wippe vorstellen.

Bei kleineren Korrekturen reicht eine Einstellung über diese beiden äußeren Gewindestifte. Bei einer größeren Korrektur muss unter Umständen die mittlere Befestigungsschraube für den Niederhalter auf der Oberseite des Verriegelungsgriffhalters leicht gelöst werden.

Nehmen Sie nun die Korrektur der Stellung des Niederhalters an der Seite vor, an der er zu hoch steht, also dort wo er das Holz nicht korrekt klemmt. Drehen Sie dazu den Gewindestift in den Griffhalter hinein, bis der Zapfen oben am Niederhalter aufliegt. Gehen Sie in kleinen Schritten vor, bis der Niederhalter wieder parallel zur Fassonform steht. Sollte sich der Gewindestift an dieser Seite nicht weiter in den Griffhalter hineindrehen lassen, können Sie alternativ, wie bei einer Wippe, den Gewindestift auf der anderen Seite etwas hinaus drehen.

Beide Gewindestifte sollten auf dem Niederhalter aufliegen, so dass er in seiner Lage gehalten wird, ohne zu viel Kraft auf ihn auszuüben.

Ziehen Sie nun die Befestigungsschraube wieder fest.

Bei einem Austausch des Niederhalters muss lediglich die mittlere Befestigungsschraube gelöst werden. Mit dieser Schraube wird dann der neue Niederhalter wieder befestigt.

Klemmen Sie abschließend ein Holz zur Überprüfung der Ausrichtung in den Fassonschneider ein. Ist zwischen Holz und Niederhalter kein Spalt mehr zu sehen und lässt sich das Holz nicht mehr bewegen, ist der Niederhalter exakt eingestellt. Das Holz sollte zudem eine gut ausgeprägte Kerbe in der Mitte besitzen. Der Verriegelungsgriff sollte möglichst weit nach hinten gedrückt werden können, den hinteren Begrenzungsstift jedoch nicht berühren. Ein Abstand von 0,5-1,0 cm ist hier ideal.

Wiederholen Sie den Vorgang gegebenenfalls solange, bis das gewünschte Ergebnis erzielt wird.
