Bedienung der Innenhobelmaschine

Senken Sie den Schlitten auf das Holz zwischen den Holzhaltern ab und achten Sie darauf, dass die Klinge nicht mit den Holzhaltern in Kontakt kommt. Ziehen Sie den Schwenkschieber der Innenhobelmaschine, der die Klinge hält, ganz nach rechts. Beginnen Sie die Innenhobelung immer ganz am Ende des Holzstücks. Schieben Sie den Schwenkschieber ganz auf die linke Seite der Hobelmaschine, um das Rohrholz zu hobeln. Wiederholen Sie diesen Vorgang, bis kein Holz mehr von der Klinge entfernt wird.

An dieser Stelle empfehlen wir, die Mitte der Innenhobelung an jedem Ende des Holzes mit einem Bleistift zu markieren. Dies ist hilfreich beim Ausrichten des Holzes beim Fassonieren und Außenhobeln, um sicherzustellen, dass das Rohrblatt während des gesamten Prozesses symmetrisch ist. Als Orientierungshilfe können dabei die Rastarme der Holzhalter dienen.

Lösen Sie das Holz, indem Sie die Holzhalter zurück in ihre verriegelte Position drücken, drücken Sie den Hebel und entfernen Sie das Holz aus dem Holzbett.

VORSICHT

Achten Sie darauf, immer in Richtung der Kerbe zu drücken und nicht nach unten. Das Abschaben von Rohrholz Schicht für Schicht führt zu konsistenteren Ergebnissen als der Versuch, die Hobelmaschine zu zwingen, so viel Rohrholz wie möglich schnell zu entfernen.

Dickenverstellung

Um die Dicke der Innenhobelung einzustellen, lösen Sie zunächst die Schrauben des Holzbetts unter der Maschine. Das Holzbett kann dann nach links oder rechts verschoben werden, näher an "thinner" oder "thicker" auf der Skala. Sobald die neue Position erreicht ist, ziehen Sie die Schrauben einfach wieder fest und Sie können mit Ihrer neuen Einstellung weiterhobeln.

Spanverstellung

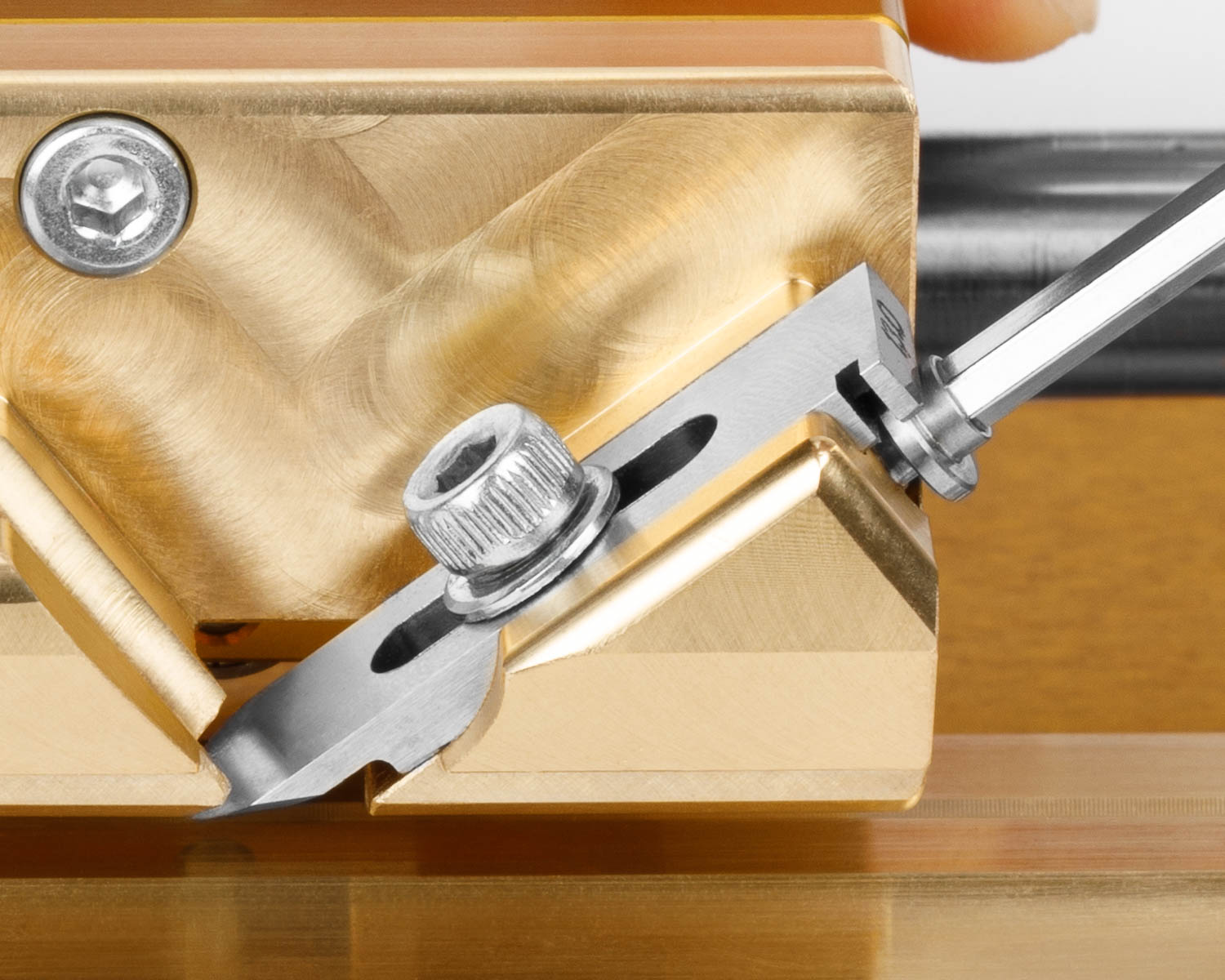

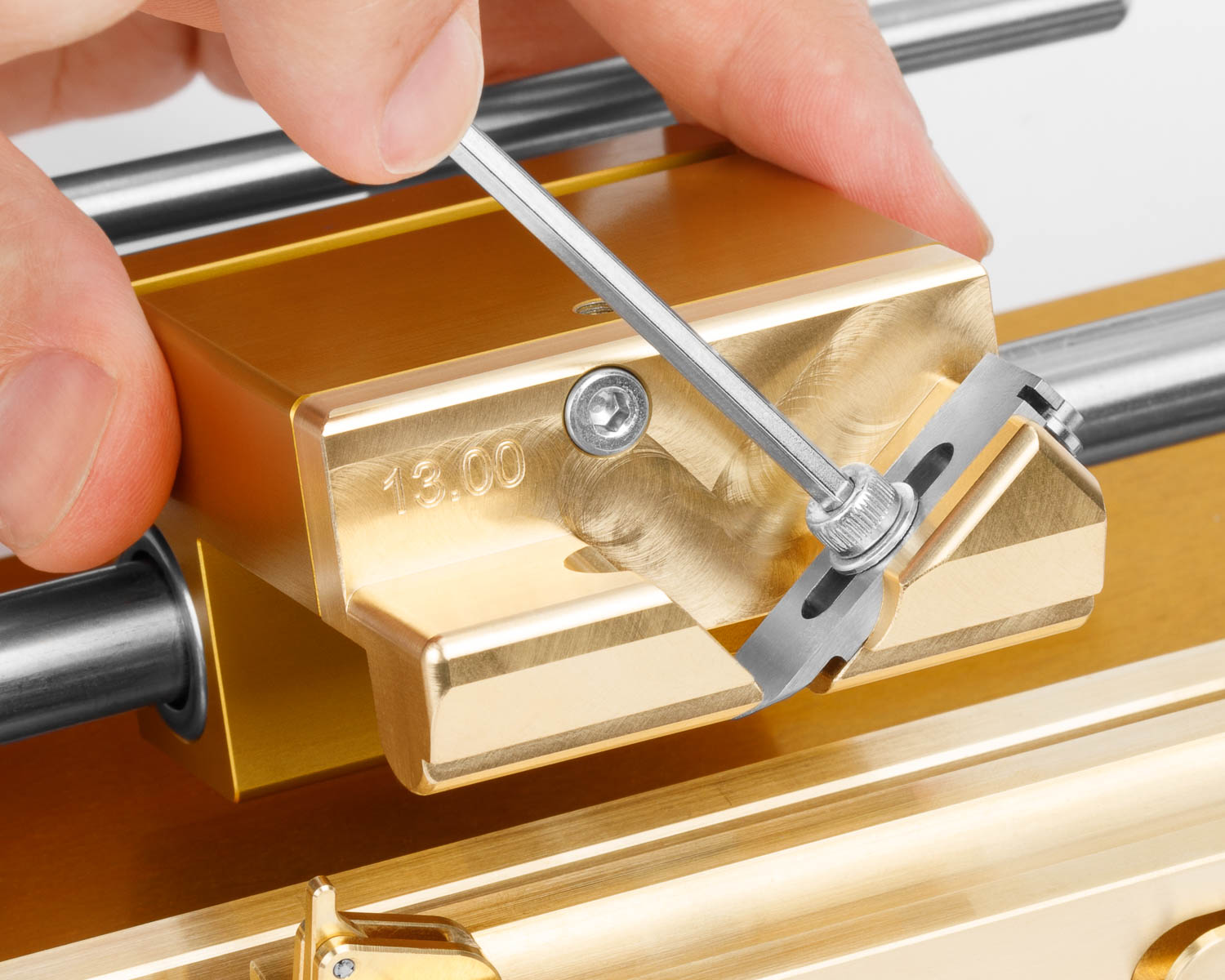

Um die Dicke der Späne einzustellen, drehen Sie die Schraube auf der linken Seite des Messerschlittens. Dies ist die Schraube, die sich zur Klinge erstreckt und gegen die Messingbegrenzungsstange gedrückt wird. Durch Anziehen dieser Schraube wird die Spandicke verringert, während durch Lockern die Spandicke erhöht wird.

Ein weiterer zu berücksichtigender Faktor bei der Einstellung der Spandicke ist der Abstand zwischen der Klinge und der Begrenzungsstange. Wir empfehlen einen Abstand von ca. 1,5 mm.

Drehen des Messers

Wenn das Messer stumpf wird, lösen Sie die Schraube oben am Schlitten. Dadurch können Sie das zylindrische Messer in eine unbenutzte, noch scharfe Position drehen. Ziehen Sie die Schraube in einem der vorgesehenen Löcher wieder fest.

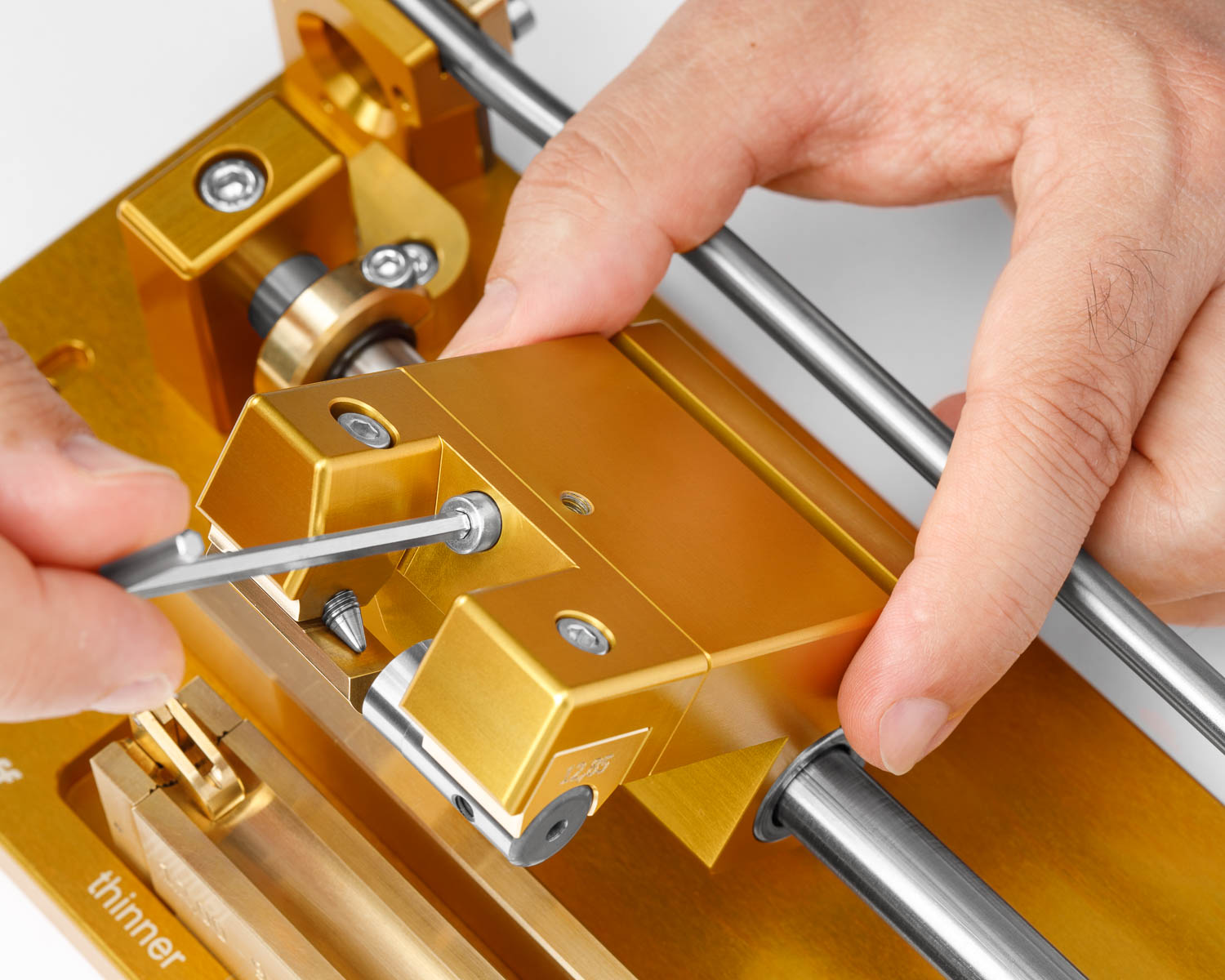

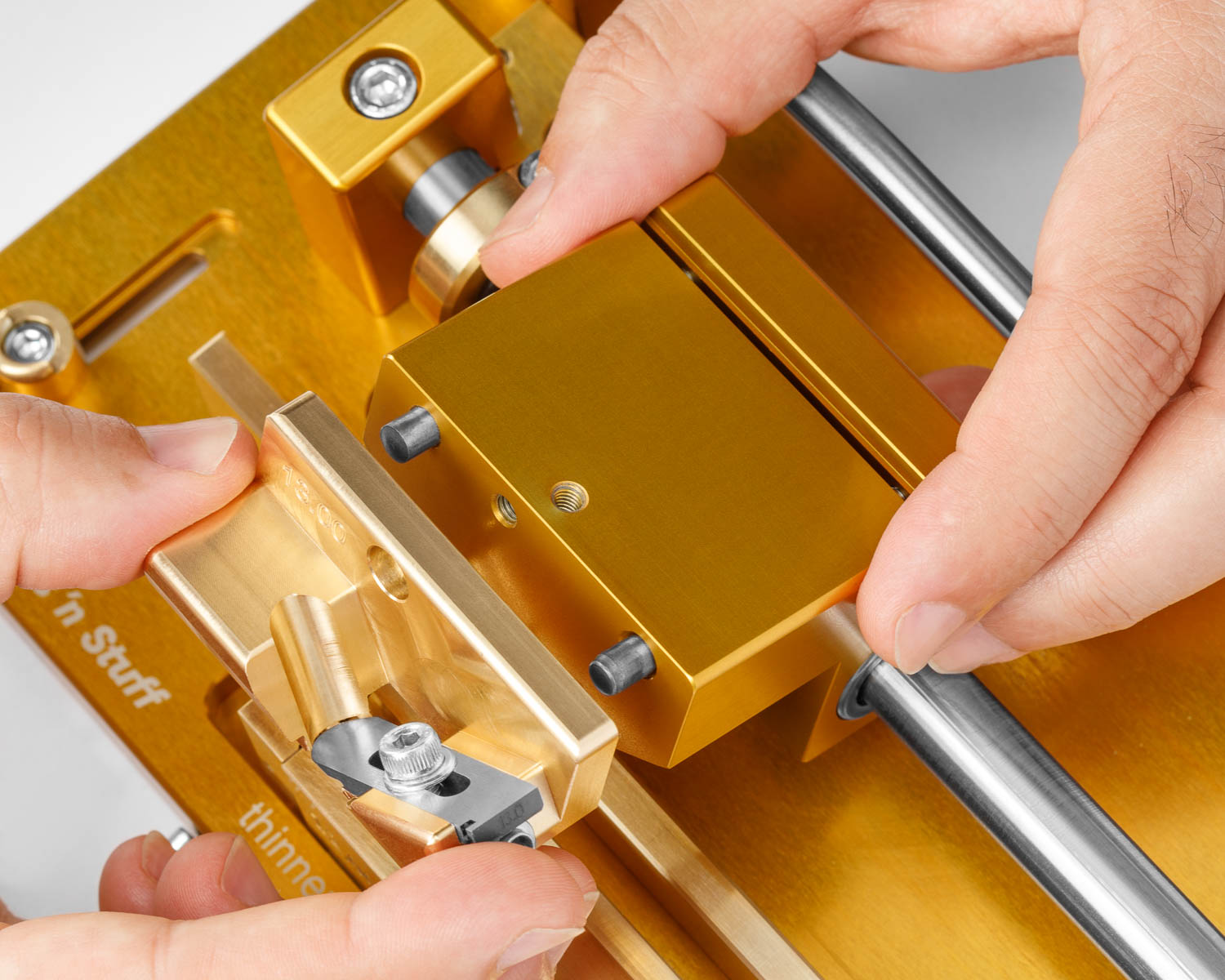

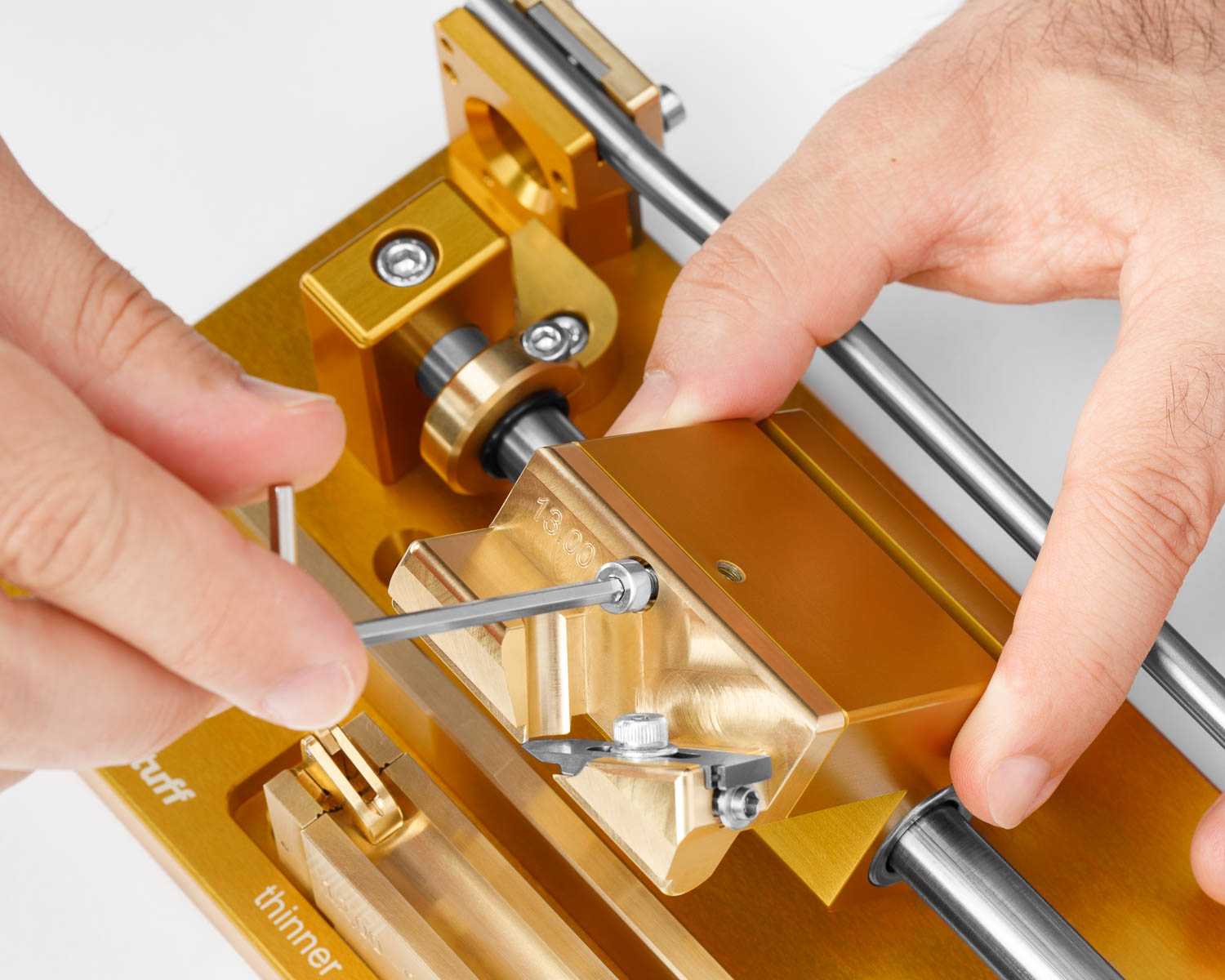

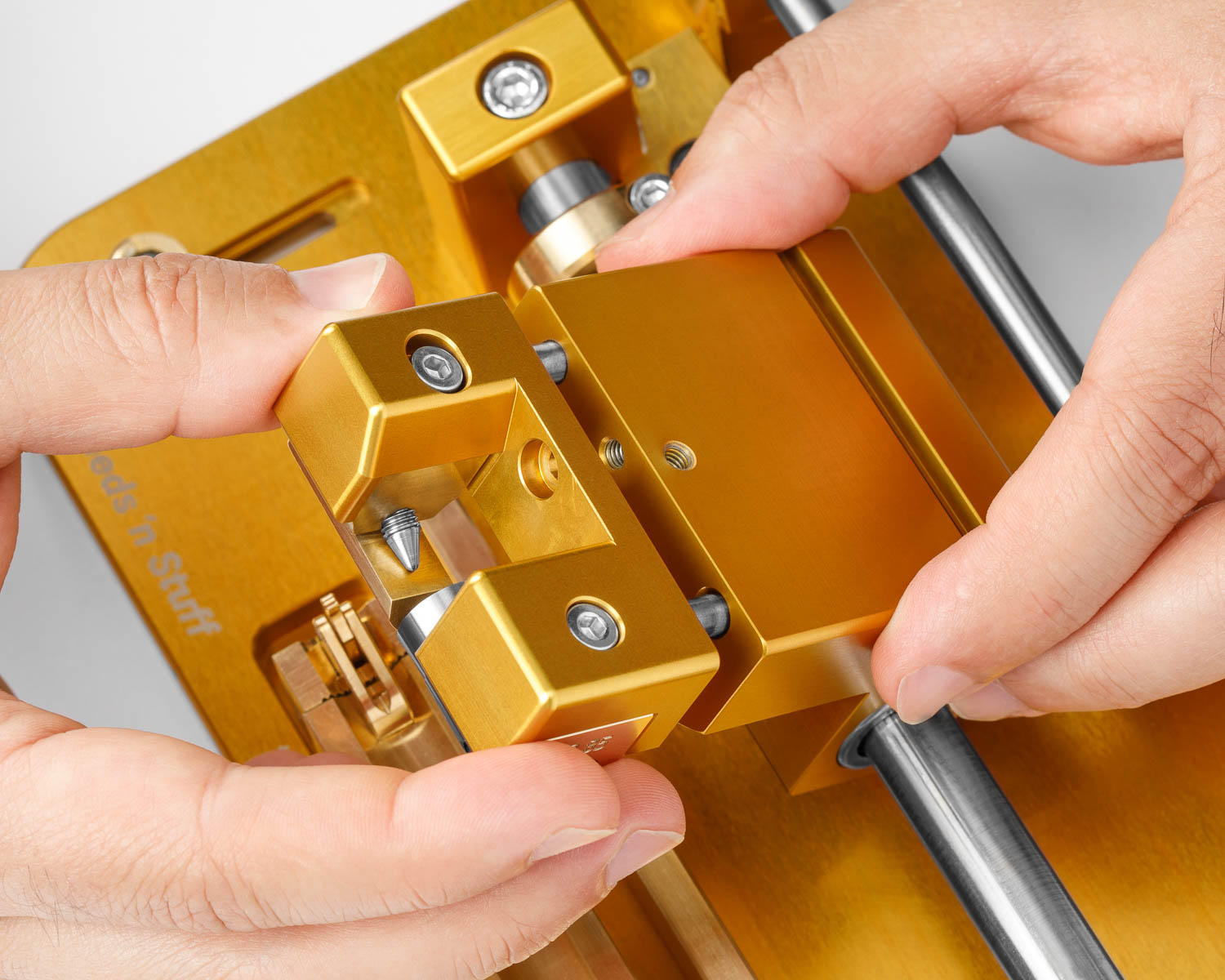

Auswechseln des Messersets

Zentrierung des Hobelmessers

Dieser Hobel ist so konzipiert, dass Sie den Hobel neu zentrieren können, falls er aus irgendeinem Grund nicht mehr ausgerichtet ist. Das Ziel ist, dass die Hobelachse genau parallel zum Holzbett ist.

So gehen sie vor:

Positionieren Sie den Schwenkschieber an einem Ende des Rohrbetts. Lösen Sie die oberen Stellschrauben an den Domen, die die Achse halten, mit dem größten Sechskantschlüssel. Stecken Sie dann den Inbusschlüssel in die Schraube an der Basis des Turms auf der gleichen Seite der Maschine, auf der sich der Schwenkschieber befindet, und drehen Sie die Schraube wie folgt, um die Positionierung anzupassen:

Verstellschraube gegen Uhrzeigersinn drehen: das Messer bewegt sich weg von der Achse, das Holz wird dünner an der Seite gegenüber von der Achse.
Verstellschraube in Uhrzeigersinn drehen: das Messer bewegt sich in Richtung Achse, das Holz wird dünner an der Seite die näher zur Achse liegt.

Dieser Vorgang ist derselbe und muss an jedem Ende des Holzbetts wiederholt werden. Wenn Sie die Position zum rechten Ende des Betts hin einstellen, verwenden Sie die Einstellschrauben am rechten Ende der Maschine und umgekehrt.
Nachdem Sie sichergestellt haben, dass das Messer zentriert ist, ziehen Sie die oberen Stellschrauben an den Domen fest.

VORSICHT

Überprüfen Sie nach dem Ändern der Einstellung das Gleiten der Klinge. Es sollte nicht in das Ende des Holzbettes schneiden, sonst ruinieren Sie das Messer oder die Maschine!!

Überprüfung der Zentrierung

Um zu prüfen, ob die Klinge zentriert ist, ein Stück Rohrholz vollständig innenhobeln. Bevor Sie das Holz aus dem Bett entfernen, nehmen Sie einen Bleistift und zeichnen Sie auf das Holz. Achten Sie darauf, die gesamte Oberfläche zu bedecken.

Tipp: markieren sie auch die Mitte der Innenhobelung an beiden Enden des Holzes um das Holz später wieder mittig einlegen zu können

Entnehmen Sie das Holzstück, drehen Sie das gleiche Stück so, dass das Ende, das auf der rechten Seite war, jetzt auf der linken Seite ist, und legen Sie es wieder auf das Holzbett. Machen Sie einen weiteren Durchgang mit dem Schwenkschieber.

Wenn die Bleistiftmarkierungen nur auf der Seite entfernt werden, die der Achse am nächsten liegt, muss das Messer mit den oben beschriebenen Schritten weiter von der Achse entfernt eingestellt werden.
Wenn die Bleistiftmarkierungen nur auf der weiter von der Achse entfernten Seite entfernt werden, muss das Messer mit den oben beschriebenen Schritten näher an der Achse eingestellt werden.
Wenn die Bleistiftmarkierungen nicht oder gleichmäßig entfernt werden, ist die Klinge zentriert und es sind keine weiteren Einstellungen erforderlich.

Wartung ihrer Innenhobelmaschine

Achten Sie darauf, die Maschine nach Gebrauch zu trocknen und zu reinigen. Überprüfen Sie die Klinge und die Maschine regelmäßig auf Beschädigungen und ölen Sie die Achse und die Klinge mit einer kleinen Menge Öl, um eine lange Lebensdauer Ihrer Reeds ‘n Stuff Innenhobelmaschine zu gewährleisten.

Sicherheitshinweis

Gehen Sie bei der Verwendung Ihrer Reeds 'n Stuff Produkte immer vorsichtig um. Die in den Maschinen, und zum Rohrbau generell, verwendeten Messer sind sehr scharf und können zu Verletzungen und Schäden führen.
Um Verletzungen und Schäden zu vermeiden sollten Sie bei der Einstellung, Verwendung und Wartung stets folgende Sicherheitshinweise beachten:
Reeds 'n Stuff Produkte sind keine Spielzeuge. Diese dürfen nicht von Personen (einschließlich Kindern) mit eingeschränkten physischen, sensorischen oder mentalen Fähigkeiten verwendet werden.

Die Reeds 'n Stuff Produkte sind zum Einsatz in geschlossenen Räumen vorgesehen.
